Az impulzusüzemű energiaellátó rendszerek területén a nagyfeszültségű tekercsek kulcsfontosságú szerepet játszanak, amely egyszerre összetett és kulcsfontosságú. Elkötelezett nagyfeszültségű tekercsszállítóként első kézből tapasztalhattam ezen alkatrészek sokféle alkalmazását és jelentőségét a különböző iparágakban. Ez a blog célja, hogy elmélyedjen a nagyfeszültségű tekercsek szerepében az impulzusos energiaellátó rendszerekben, feltárja funkcióikat, tervezési szempontjaikat és valós alkalmazásokat.
Az impulzusos energiaellátó rendszerek alapjai
Az impulzusos energiaellátó rendszereket úgy tervezték, hogy az energiát viszonylag hosszú ideig tárolják, majd nagyon rövid időn belül felszabadítsák, nagy teljesítményű impulzusokat generálva. Ezek a rendszerek számos területen alkalmazhatók, beleértve a részecskegyorsítókat, az elektromágneses hordozórakétákat és az orvosi eszközöket. Működésük kulcsa abban rejlik, hogy képesek nagy mennyiségű energiát gyorsan és hatékonyan manipulálni, és a nagyfeszültségű tekercsek az egyik alapvető építőköve ennek elérésében.
A nagyfeszültségű tekercsek szerepe az impulzusos energiarendszerekben
Energiatárolás
A nagyfeszültségű tekercsek egyik elsődleges szerepe az impulzusos energiarendszerben az energiatárolás. Amikor az elektromos áram áthalad egy tekercsen, mágneses mezőt hoz létre körülötte. Az elektromágnesesség elvei szerint az energia ebben a mágneses térben tárolódik. Az induktorban (tekercsben) tárolt energia mennyiségét az (E=\frac{1}{2}Li^{2}) képlet adja meg, ahol (L) a tekercs induktivitása, (i) pedig a rajta átfolyó áram.
Az impulzusos energiarendszerben a tekercs hosszabb ideig tárolja az energiát a töltési fázis során. A mérnökök beállíthatják az energiatároló kapacitást a tekercs induktivitásának megváltoztatásával, ami olyan tényezőktől függ, mint a fordulatok száma, a keresztmetszeti terület és a mag anyaga. Például a nagyobb menetszámú és nagy áteresztőképességű maganyagú tekercs nagyobb induktivitással rendelkezik, és így több energiát képes tárolni.
Impulzusformálás
A nagyfeszültségű tekercsek az impulzusképzésben is döntő szerepet játszanak. A teljesítményimpulzus alakja gyakran kritikus a különböző alkalmazásokban. Például egyes orvosi eszközökben meghatározott impulzusforma szükséges a kezelés hatékonyságának biztosításához. A tekercs elektromos tulajdonságainak, például induktivitásának és ellenállásának gondos megtervezésével a mérnökök szabályozhatják az impulzus áramának és feszültségének változási sebességét.
A nagy induktivitású tekercs lelassítja az áramváltozás sebességét, ami az impulzus fokozatosabb emelkedését és csökkenését eredményezi. Másrészt az alacsonyabb induktivitású tekercs gyorsabb áramváltozást tesz lehetővé, élesebb impulzusokat hozva létre. A tekercs paramétereinek megválasztása az impulzusos energiarendszer speciális követelményeitől függ.
Feszültség transzformáció
Számos impulzusteljesítményű alkalmazásban szükség van a feszültség növelésére a kívánt nagy teljesítményű impulzusok eléréséhez. A nagyfeszültségű tekercsek transzformátorként működhetnek ezekben a rendszerekben. A transzformátor két vagy több tekercsből áll, amelyek egy közös mag köré tekernek. Amikor váltóáram vagy időnként változó áram folyik át a primer tekercsen, az elektromotoros erőt (EMF) indukál a szekunder tekercsben, a Faraday-féle elektromágneses indukciós törvénynek megfelelően.
A primer és szekunder tekercs közötti feszültségarány arányos az egyes tekercsek menetszámának arányával. Tehát a szekunder tekercsben a primer tekercshez képest nagy menetszámú tekercs kialakításával a feszültség jelentősen megnövelhető. Ez elengedhetetlen azokban az alkalmazásokban, ahol nagyfeszültségű impulzusokra van szükség, például bizonyos típusú lézereknél és nagy energiájú fizikai kísérleteknél.
Tervezési szempontok a nagyfeszültségű tekercseknél impulzusos energiaellátó rendszerekben
Szigetelés
A nagyfeszültségű tekercsek nagyon erős elektromos mezőknek vannak kitéve, ezért a megfelelő szigetelés kulcsfontosságú. A szigetelőanyagoknak törés nélkül kell ellenállniuk a nagyfeszültségnek. A szokásos szigetelőanyagok közé tartoznak a poliimid fóliák, az epoxigyanták és a kerámia anyagok. A szigetelés kiválasztása olyan tényezőktől függ, mint az üzemi feszültség, a hőmérséklet és a környezeti feltételek.
A jól szigetelt tekercs nem csak az impulzusos áramellátó rendszer biztonságos működését biztosítja, hanem megakadályozza az elektromos ívképződést és a rövidzárlatokat is, amelyek károsíthatják a tekercset és a rendszer egyéb alkatrészeit.
Hőkezelés
Az impulzusos energiarendszer működése során a nagyfeszültségű tekercsek jelentős mennyiségű hőt termelhetnek. Ez a Joule fűtőhatásnak köszönhető, amely arányos az áramerősség és a tekercs ellenállásának négyzetével. A túlzott hő ronthatja a szigetelőanyagot, és csökkentheti a tekercs teljesítményét és élettartamát.
A hőproblémák kezelésére a tervezők olyan technikákat alkalmazhatnak, mint a léghűtés, a folyadékhűtés vagy a hűtőbordák. Ezek a módszerek elősegítik a tekercsben keletkező hő elvezetését és a hőmérséklet elfogadható tartományon belüli tartását.
Alapanyag
A nagyfeszültségű tekercs maganyaga jelentős hatással van a teljesítményére. Az alacsony frekvenciájú alkalmazásokhoz általában ferromágneses anyagokat, például vasat vagy vasalapú ötvözeteket használnak. Ezek az anyagok nagy mágneses permeabilitással rendelkeznek, ami növeli a tekercs induktivitását és hatékonyabb energiatárolást tesz lehetővé.
A nagyfrekvenciás alkalmazásokhoz gyakran előnyben részesítik a ferritmagokat. A ferriteknek alacsony az örvényáram-vesztesége magas frekvenciákon, ami segít csökkenteni a tekercsben a teljesítményveszteséget. A mag anyagának megválasztását alaposan meg kell fontolni a frekvenciatartomány és az impulzusos energiarendszer speciális követelményei alapján.
Valós világbeli alkalmazások
Orvosi eszközök
Az orvosi alkalmazásokban a nagyfeszültségű tekercsekkel ellátott impulzusos táprendszereket olyan eszközökben használják, mint az elektrosebészeti egységek és a lökéshullám-terápiás eszközök. Például az elektrosebészetben nagyfeszültségű impulzusokat használnak a szövetek vágására és cauterizálására. A nagyfeszültségű tekercsek segítenek előállítani a szükséges nagy teljesítményű, kívánt alakú és amplitúdójú impulzusokat.
Ráadásul a miNagyfrekvenciás transzformátor szépségápolási eszközhözKifejezetten szépségápolási műszerekhez készült, amelyek impulzusos energiarendszerre is támaszkodnak olyan eljárásokhoz, mint a bőrfiatalítás és a szőrtelenítés. Ezek a tekercsek biztosítják a szépségápolási eszközök megfelelő működéséhez szükséges nagyfrekvenciás, nagyfeszültségű impulzusokat.
Autóipar

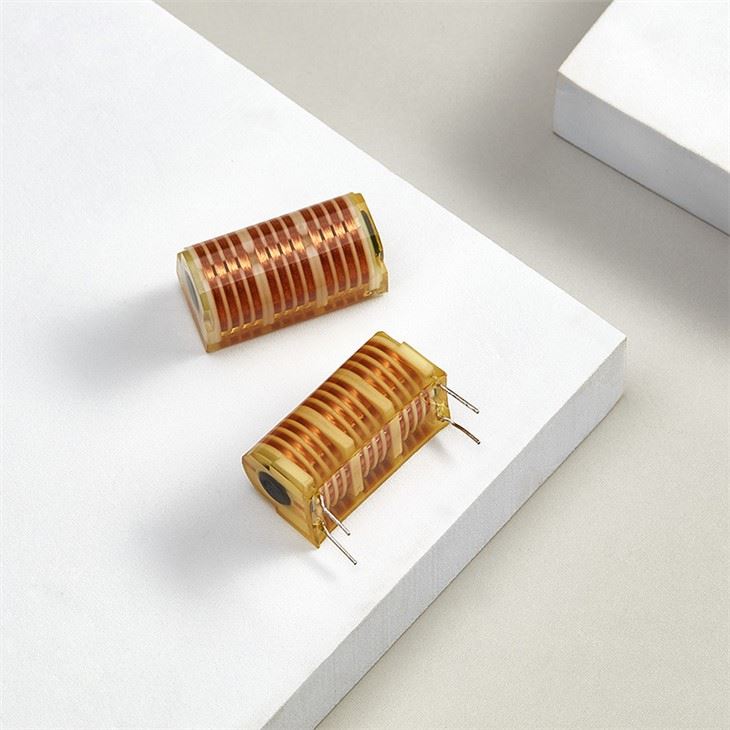

Az autóiparban nagyfeszültségű tekercseket használnak a gyújtórendszerekben. A24V-os autós nagyfeszültségű gyújtótekercsa motor gyújtásrendszerének kulcseleme. Felveszi az alacsony feszültségű akkumulátort, és azt magas feszültségre emeli, amely aztán szikra keletkezik a gyújtógyertyákban. Ez a szikra meggyújtja a levegő-üzemanyag keveréket a motor hengereiben, lehetővé téve a motor működését.
Ózongenerálás
Az ózongenerátorok nagyfeszültségű tekercsekkel ellátott impulzusos energiarendszerekre is támaszkodnak. ANagyfeszültségű ózongenerátor tekercsnagyfeszültségű impulzusok generálására használják, amelyek erős elektromos mezőt hoznak létre. Ez az elektromos mező disszociálja a levegőben lévő oxigénmolekulákat, amelyek aztán rekombinálódnak és ózont képeznek. Az ózont széles körben használják vízkezelésben, levegőtisztításban és fertőtlenítésben.
Következtetés
A nagyfeszültségű tekercsek az impulzusos energiaellátó rendszerek nélkülözhetetlen alkatrészei. Az energiatárolásban, az impulzusalakításban és a feszültségátalakításban betöltött szerepük elengedhetetlen az alkalmazások széles körének megfelelő működéséhez. Nagyfeszültségű tekercsszállítóként megértjük a kiváló minőségű, megbízható tekercsek biztosításának fontosságát, amelyek megfelelnek a különböző iparágak speciális követelményeinek.
Ha nagyfeszültségű tekercsekre van szüksége impulzusos energiarendszeréhez, legyen szó akár orvosi, autóipari vagy ózongeneráló alkalmazásokról, itt vagyunk, hogy segítsünk. Személyre szabott megoldásokat kínálunk az Ön egyedi igényei alapján. Kérjük, forduljon hozzánk bizalommal, hogy részletesen megbeszéljük beszerzési igényeit, és mi szívesen kezdünk Önnel egy szakmai egyeztetést.
