A szigetelési ellenállás kritikus paraméter a nagyfeszültségű tekercseknél. Nagyfeszültségű tekercsszállítóként a szigetelési ellenállás csínját-bínját ismerve nemcsak számunkra előnyös, hanem ügyfeleink számára is. Ebben a blogban megvizsgáljuk, mi a nagyfeszültségű tekercs szigetelési ellenállása, miért számít, és hogyan befolyásolja a nagyfeszültségű tekercsek teljesítményét és biztonságát.
Mi az a szigetelési ellenállás?
A szigetelési ellenállás a nagyfeszültségű tekercsben használt szigetelőanyag által az elektromos áram áramlásával szembeni ellenállásra utal. A nagyfeszültségű tekercsben a szigetelőanyag gátként szolgál a tekercs vezető részei, például a tekercsek és a környező környezet vagy más vezetőképes komponensek között. Ezt az ellenállást ohmban mérik, és a szigetelés minőségének és integritásának kulcsmutatója.
A nagyfeszültségű tekercsek szigetelése általában olyan anyagokból készül, mint a csillám, üvegszál vagy speciális polimerek. Ezeket az anyagokat a nagy dielektromos szilárdságuk miatt választották ki, ami azt jelenti, hogy ellenállnak a nagy feszültségeknek anélkül, hogy megszakadnának és áramot szivárognának át. A szigetelési ellenállás értéke képet ad arról, hogy a szigetelés mennyire látja el az áramszivárgást megakadályozó funkcióját.
Miért fontos a szigetelési ellenállás a nagyfeszültségű tekercseknél?
Biztonság
A biztonság az elsődleges szempont a nagyfeszültségű berendezések kezelésekor. A nagyfeszültségű tekercs magas feszültséggel működik, és a rossz szigetelés miatti áramszivárgás jelentős áramütési kockázatot jelenthet a kezelők számára, és károsíthatja a környező berendezéseket. Például ipari környezetben, ahol nagyfeszültségű tekercseket használnak az energiatermelésben vagy -átvitelben, az alacsony szigetelési ellenállás rövidzárlatokhoz, tüzet vagy akár robbanást is okozhat. A magas szigetelési ellenállás fenntartásával biztosíthatjuk, hogy a nagyfeszültségű tekercs biztonságosan működjön a tervezett környezetben.
Teljesítmény

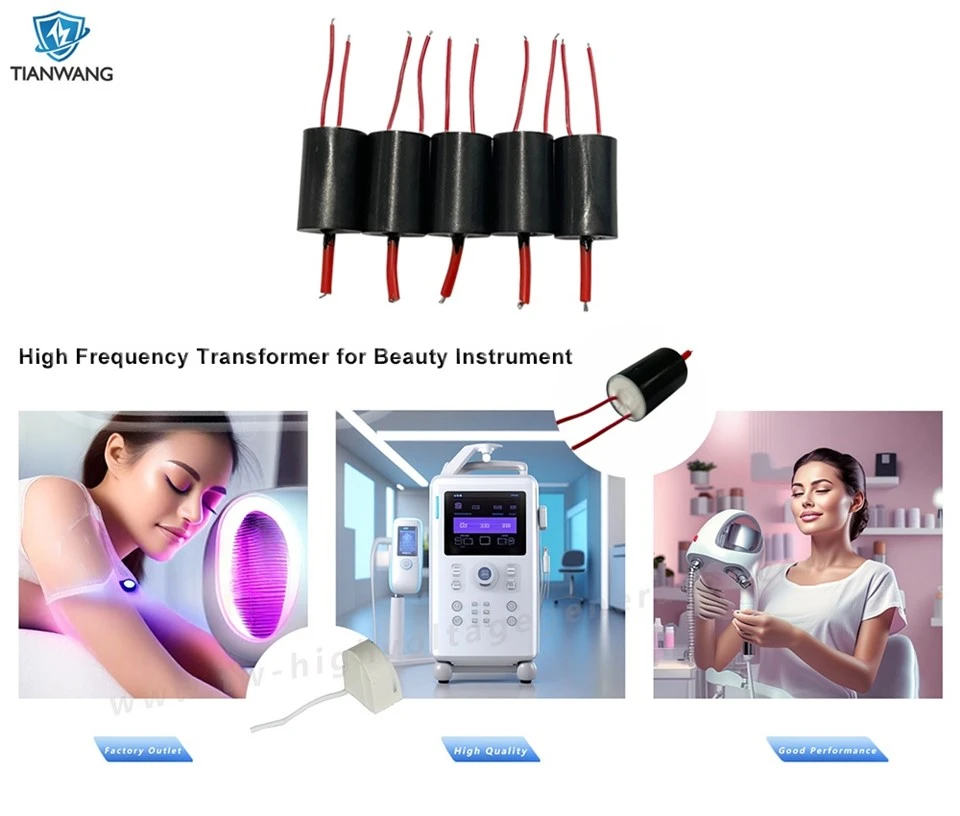

A nagyfeszültségű tekercs teljesítménye szorosan összefügg a szigetelési ellenállásával is. A jó szigetelési ellenállású tekercs minimális teljesítményveszteséggel jár a szivárgó áramok miatt. Ez azt jelenti, hogy a tekercsbe betáplált elektromos energia nagyobb részét rendeltetésszerűen használják fel, például mágneses mező létrehozására vagy feszültség átalakítására. Olyan alkalmazásokban, mint plNagyfrekvenciás transzformátor szépségápolási eszközhöz, ahol a hatékonyság kulcsfontosságú, a nagy szigetelési ellenállás segít a jobb teljesítmény és a készülék hosszabb élettartamának elérésében.
Megbízhatóság
A nagyfeszültségű tekercseket gyakran használják olyan kritikus alkalmazásokban, ahol a megbízhatóság rendkívül fontos. A gyenge szigetelési ellenállású tekercsek nagyobb valószínűséggel tönkreteszik a szigetelést idővel, ami váratlan meghibásodásokhoz vezet. Olyan alkalmazásokban, mint plFerrit nagyfrekvenciás transzformátor gáz- és olajégetőkhöz, a nagyfeszültségű tekercs hirtelen meghibásodása megzavarhatja az égő működését, ami termelési leálláshoz és potenciális biztonsági kockázatokhoz vezethet. A magas szigetelési ellenállás biztosításával javíthatjuk a nagyfeszültségű tekercs megbízhatóságát és csökkenthetjük a karbantartás és csere gyakoriságát.
A szigetelési ellenállást befolyásoló tényezők
Hőmérséklet
A hőmérséklet jelentős hatással van a nagyfeszültségű tekercs szigetelési ellenállására. A hőmérséklet emelkedésével a szigetelőanyag ellenállása csökken. Magasabb hőmérséklet hatására ugyanis a szigetelőanyagban lévő molekulák erőteljesebben rezegnek, ami megkönnyíti az elektronok áthaladását az anyagon, ami megnövekszik a szivárgási áramok miatt. Például magas hőmérsékletű környezetben, például kemencében vagy erőműben, a nagyfeszültségű tekercs szigetelési ellenállása jelentősen csökkenhet, ami növeli a szigetelés meghibásodásának kockázatát.
Nedvesség
A páratartalom a nagyfeszültségű tekercs szigetelési ellenállását is befolyásolhatja. A nedvesség behatolhat a szigetelőanyagba, csökkentve annak ellenállását és növelve az áramszivárgás valószínűségét. Nedves környezetben, például a part közelében vagy rosszul szellőző helyiségben, a nagyfeszültségű tekercs szigetelési ellenállása alacsonyabb lehet, mint száraz környezetben. A nedvesség hatásainak enyhítésére speciális nedvességálló szigetelőanyagok vagy védőbevonatok használhatók.
Szennyeződés
A szigetelőanyag por, szennyeződés vagy vegyszerek általi szennyeződése szintén csökkentheti a szigetelési ellenállást. Ezek a szennyeződések vezető utakként működhetnek, lehetővé téve az áram átszivárgását a szigetelésen. Ipari környezetben, ahol a nagyfeszültségű tekercsek pornak, olajnak vagy vegyi gőznek vannak kitéve, rendszeres tisztítás és karbantartás szükséges annak biztosítása érdekében, hogy a szigetelési ellenállás az elfogadható határokon belül maradjon.
Öregedés
Idővel a nagyfeszültségű tekercsben lévő szigetelőanyag lebomlik olyan tényezők miatt, mint a hőterhelés, az elektromos igénybevétel és a mechanikai igénybevétel. Ez az öregedési folyamat a szigetelési ellenállás csökkenéséhez vezethet. Ahogy a szigetelőanyag elöregszik, repedések vagy üregek keletkezhetnek benne, amelyek utat biztosítanak az áramszivárgáshoz. A szigetelési ellenállás rendszeres tesztelése segíthet felismerni az öregedés korai jeleit, és lehetővé teszi a szigetelés vagy a teljes tekercs időben történő cseréjét.
Szigetelési ellenállás mérése
A nagyfeszültségű tekercs szigetelési ellenállásának mérése viszonylag egyszerű folyamat, de speciális felszerelést igényel. Erre a célra általában egy megamétert, más néven meggert használnak. A megohméter ismert egyenfeszültséget ad a szigetelésre, és méri a keletkező áramot. Az Ohm-törvény (R = V/I) segítségével kiszámítható a szigetelési ellenállás.
A nagyfeszültségű tekercs szigetelési ellenállásának mérésekor fontos a megfelelő biztonsági eljárások betartása. A tekercset le kell választani az áramforrásról, és hagyni kell kisülni a tesztelés előtt. Az alkalmazott tesztfeszültségnek meg kell felelnie a tekercs névleges feszültségének. Például egy 10 kV névleges nagyfeszültségű tekercshez 1 kV vagy 2,5 kV vizsgálati feszültség használható.
A szigetelési ellenállás fenntartása
A nagyfeszültségű tekercs szigetelési ellenállásának fenntartása érdekében többféle intézkedést lehet tenni.
Megfelelő telepítés
A nagyfeszültségű tekercs felszerelése során ügyelni kell arra, hogy a szigetelés ne sérüljön meg. A tekercset tiszta, száraz és jól szellőző helyen kell felszerelni. Az áramszivárgás elkerülése érdekében a csatlakozásoknak szorosnak és megfelelően szigeteltnek kell lenniük.
Rendszeres karbantartás
A nagyfeszültségű tekercs rendszeres karbantartása elengedhetetlen a szigetelési ellenállásának fenntartásához. Ez magában foglalja a tekercs tisztítását az esetleges szennyeződések eltávolítása érdekében, a szigetelés ellenőrzését a sérülések vagy öregedés jelei szempontjából, valamint a szigetelési ellenállás rendszeres időközönkénti tesztelését. Ha a karbantartási folyamat során bármilyen problémát észlelnek, haladéktalanul el kell végezni a megfelelő javításokat vagy cseréket.
Kiváló minőségű szigetelőanyagok használata
A kiváló minőségű szigetelőanyagok használata elengedhetetlen a magas szigetelési ellenállás biztosításához. Nagyfeszültségű tekercs beszállítóként a piacon elérhető legjobb szigetelőanyagokat szállítjuk. Ezeket az anyagokat gondosan választják ki dielektromos szilárdságuk, hőstabilitásuk és a környezeti tényezőkkel szembeni ellenállásuk alapján. Például nálunkNagyfeszültségű transzformátor Beauty Machine Health Fizioterápiás géphez, olyan szigetelőanyagokat használunk, amelyeket kifejezetten úgy terveztek, hogy megfeleljenek az ilyen alkalmazásokhoz szükséges magas minőségi követelményeknek.
Következtetés
A szigetelési ellenállás létfontosságú paraméter a nagyfeszültségű tekercseknél. Döntő szerepet játszik a tekercsek biztonságának, teljesítményének és megbízhatóságának biztosításában. Nagyfeszültségű tekercsszállítóként elkötelezettek vagyunk amellett, hogy kiváló minőségű tekercseket biztosítsunk kiváló szigetelési ellenállással. A szigetelési ellenállást befolyásoló tényezők megértésével és megfelelő intézkedésekkel annak fenntartására biztosíthatjuk, hogy ügyfeleink olyan termékeket kapjanak, amelyek megfelelnek az elvárásaiknak és megbízhatóan teljesítenek az alkalmazásokban.
Ha Ön a nagyfeszültségű tekercsek piacán dolgozik, és szeretne többet megtudni termékeinkről, vagy megvitatná egyedi igényeit, kérjük, vegye fel velünk a kapcsolatot beszerzési megbeszélés céljából. Bízunk benne, hogy együttműködünk Önnel, hogy megtaláljuk a legjobb nagyfeszültségű tekercsmegoldásokat az Ön igényeinek megfelelően.
Hivatkozások
- Elektromos szigetelés kézikönyv, McGraw – Hill
- High Voltage Engineering: elmélet és gyakorlat, Marcel Dekker
